有機(jī)硅耐高溫漆標(biāo)準(zhǔn)HG/T 3362-2003代替 HG/T 3362-1987是耐高溫漆小編按照HG/T 3362-2003《鋁粉有機(jī)硅烘干耐熱漆（雙組分）》原版一個(gè)字一個(gè)字打出來的，可以放心參考。更多防腐涂料及防腐涂裝執(zhí)行的國(guó)家標(biāo)準(zhǔn)和行業(yè)標(biāo)準(zhǔn)下載，可以查閱公司網(wǎng)站。

ICS 87. 040 G 51 備案號(hào)：13219-2004 HG

中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn)

HG/T 3362-2003代替 HG/T 3362-1987

鋁粉有機(jī)硅烘干耐熱漆（雙組分）

Aluminium powder organosilicon high-temperature resistant baking paint(two-package)

2004-01-09發(fā)布    2004-05-01實(shí)施

中華人民共和國(guó)國(guó)家發(fā)展和改革委員會(huì) 發(fā)布

前言

HG/T 3362-2003

    本標(biāo)準(zhǔn)是對(duì)推薦性化工行業(yè)標(biāo)準(zhǔn)HG/T 3362-1987《W61-55鋁粉有機(jī)硅烘干耐熱漆（分裝）》修訂而成。

    本標(biāo)準(zhǔn)與HG/T 3362-1987相比主要變化如下：

    ——試驗(yàn)的環(huán)境條件按GB 9278規(guī)定。

    ——產(chǎn)品檢驗(yàn)分出廠檢驗(yàn)和型式檢驗(yàn)。

    本標(biāo)準(zhǔn)的附錄A為資料性附錄。

    本標(biāo)準(zhǔn)自實(shí)施之日起，同時(shí)代替HG/T 3362-1987。

鋁粉有機(jī)硅烘干耐熱漆（雙組分）

HG/T 3362-2003

1  范圍

    本標(biāo)準(zhǔn)規(guī)定了鋁粉有機(jī)硅烘干耐熱漆（雙組分）的要求、試驗(yàn)方法、檢驗(yàn)規(guī)則及標(biāo)志、包裝、貯存等。

    本標(biāo)準(zhǔn)適用于由清漆和鋁粉組成，清漆是聚酯改性有機(jī)硅樹脂的甲苯溶液．同時(shí)清漆與鋁粉漿以

10 s l均勻混合的鋁粉有機(jī)硅烘干耐熱漆（雙組分）。該漆可以在150℃烘干，能耐500℃高溫。主要用于涂覆高溫設(shè)備的鋼鐵零件，如發(fā)動(dòng)機(jī)外殼、煙囪、排氣管、烘箱、火爐等。

2規(guī)范性引用文件

    下列文件中的條款通過本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件。其隨后所有的修改單（不包括勘誤的內(nèi)容）或修訂版均不適于本標(biāo)準(zhǔn)，然而，鼓勵(lì)根據(jù)本標(biāo)準(zhǔn)達(dá)成協(xié)議的各方研究是否可使用這些文件的最新版本。凡足不注日期的引用文件，其最新版本適用于本標(biāo)準(zhǔn)。

    GB/T 1250極限數(shù)值的表示方法和判定方法

    GB/T 1720  漆膜附著力測(cè)定法

    GB/T 1723- 1993涂料黏度測(cè)定法

    GB/T  1725-1979 (1989)  涂料固體含量測(cè)定法

    GB/T 1727  漆膜一般制備法

    GB/T 1728-1979(1989)  漆膜、膩?zhàn)幽じ稍飼r(shí)間測(cè)定法

    GB/T 1731  漆膜柔韌性測(cè)定法

    GB/T 1732漆膜耐沖擊測(cè)寵法

    GB/T 1733-1993  漆膜耐水性測(cè)定法

    GB/T 1734-1993  漆膜耐汽油性測(cè)定法

    GB/T 1735  漆膜耐熱性測(cè)定法

    GB 3186  涂料產(chǎn)品的取樣(neq IS0 1512 t 1974)

    GB/T 6743  色漆和清漆用漆基酸值的測(cè)定法(eqv IS0 3682；1983)

    GB 9278涂料試樣狀態(tài)調(diào)節(jié)和試驗(yàn)的溫濕度(eqv IS0 3270：1984)

    GB/T 9750涂料產(chǎn)品包裝標(biāo)志

    GB/T 13491  涂料產(chǎn)品包裝通則

    HG/T 2458  1993涂料產(chǎn)品檢驗(yàn)、運(yùn)輸和貯存通則

3要求

產(chǎn)品應(yīng)符合表1的技術(shù)要求。

HG/T 3362-2003

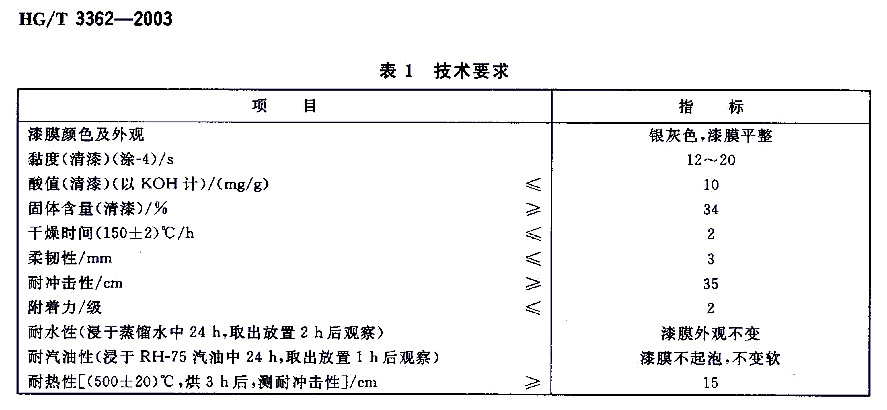

表l  技術(shù)要求

 4試驗(yàn)方法

4.1取樣

    按GB 3186規(guī)定進(jìn)行。

4.2試驗(yàn)的一般條件

4.2.1試驗(yàn)環(huán)境

    試樣的狀態(tài)調(diào)節(jié)和試驗(yàn)的溫濕度應(yīng)符合GB 9278的規(guī)定。

4.2.2漆膜制備

    按GB/T 1727規(guī)定進(jìn)行。

4.2.3漆膜厚度

    商定。

4.3漆膜顏色及外觀

    目視觀察。

4.4黏度

    按GB/T 1723-1993中乙法規(guī)定進(jìn)行。

4.5酸值

    按GB/T 6743規(guī)定進(jìn)行。稱樣量為1 9～3 9。

    酸值以氫氧化鉀(KOH)的質(zhì)量分?jǐn)?shù)w．計(jì)，數(shù)值以毫克每克( mg/g)表示，按式(1)計(jì)算：

    式中：

    Va-李白試驗(yàn)所消耗氖氧化鉀標(biāo)準(zhǔn)滴定溶液體積的數(shù)值，蓽位為毫升(ml，)；

    Vl -測(cè)定試樣所消耗氫氧化鉀標(biāo)準(zhǔn)滴定溶液體積的數(shù)值，單位為毫升(mL)；

    c-氫氧化鉀標(biāo)準(zhǔn)滴定溶液濃度的準(zhǔn)確數(shù)值，單位為摩爾每升(mol/L)；

    優(yōu)——試樣質(zhì)量的數(shù)值，單位為克(g)；

    M-氫氧化鉀的摩爾質(zhì)量的數(shù)值，單位為克每摩爾(g/mol) (M=56. 109)。

4.6固體含量

    按GB/T 1725----1979(1989)中甲法規(guī)定進(jìn)行。烘烤溫度按有機(jī)硅漆類。

4.7干燥時(shí)間

    按GB/T 1728-1979(1989)中實(shí)干甲法規(guī)定進(jìn)行。

4.8柔韌性

    按GB/T 1731規(guī)定進(jìn)行。

4.9耐沖擊性

    按GB/T 1732規(guī)定進(jìn)行。

4. 10附著力

    按GB/T 1720規(guī)定進(jìn)行．

4.1 1耐水性

    按GB/T 1733-1993中甲法規(guī)定進(jìn)行。底材為鋁板(規(guī)格尺寸：50 mm×120 mm×1 mm～2 mm)。

4. 12耐汽油性

    按GB/T 1734-1993中甲法規(guī)定進(jìn)行。底材為經(jīng)噴砂處理的薄鋼板(厚0.8 mm'1.2 mm)。試驗(yàn)用汽油為RH-75航空汽油（符合GB 1787的要求）。

4. 13耐熱性

    按GB/T 1735和GB/T 1732規(guī)定進(jìn)行。

S檢驗(yàn)規(guī)則

5.1檢驗(yàn)分類

5.1.1  產(chǎn)品檢驗(yàn)分出廠檢驗(yàn)和型式檢驗(yàn)。

5.1.2出廠檢驗(yàn)項(xiàng)目包括漆膜顏色及外觀、黏度、酸值、周體含量、干燥時(shí)間、柔韌性、耐沖擊性、附著力。

5.1.3型式檢驗(yàn)項(xiàng)目包括本標(biāo)準(zhǔn)所列的全部技術(shù)要求。

5.1.3.1  在正常生產(chǎn)情況下，每半年至少進(jìn)行一次趔式檢驗(yàn)。

5.1.3.2在HG/T 2458-1993中3.2規(guī)定的其他情況下亦應(yīng)進(jìn)行型式檢驗(yàn)。

5.2檢驗(yàn)結(jié)果的判定

5.2.1  單項(xiàng)檢驗(yàn)結(jié)果的判定按GB/T 1250修約值比較法進(jìn)行。

5.2.2產(chǎn)品檢驗(yàn)結(jié)果的判定按HG/T 2458-1993中3.5艦定進(jìn)行。

6標(biāo)志、包裝、貯存

6.1標(biāo)志

    按GB/T 9700規(guī)定執(zhí)行。

6.2包裝

    按GB/T 13491中一級(jí)包裝要求的規(guī)定執(zhí)行。

6.3貯存

    產(chǎn)品貯存時(shí)應(yīng)保證通風(fēng)，干燥，防止日光直接照射，并隔離火源，遠(yuǎn)離熱源，夏季溫度過高時(shí)應(yīng)設(shè)法

降溫。自生產(chǎn)之日起，有效貯存期為一年，超過貯存期，可按本標(biāo)準(zhǔn)規(guī)定的項(xiàng)目進(jìn)行檢驗(yàn)，如果合格仍可使用。

附錄A

（資料性附錄）

  施工參考

A．1工時(shí)，用二甲苯作稀釋劑，調(diào)整黏度至符合施工要求。

A．2待涂物表面，必須經(jīng)過噴砂處理，去除鐵銹、污物，并在噴砂后24 h內(nèi)涂覆，以免被涂物表面生銹。

影響附著力和耐性。

A．3噴涂、刷涂均可，噴涂比較均勻，一般以噴涂或刷涂二道為宜。
有機(jī)硅耐高溫漆標(biāo)準(zhǔn)HG/T 3362-2003代替 HG/T 3362-1987下載

有機(jī)硅耐高溫涂料 耐高溫防腐涂料 環(huán)氧有機(jī)硅耐高溫漆 有機(jī)硅耐高溫漆

H61-83航空用各色環(huán)氧有機(jī)硅耐熱底漆規(guī)范標(biāo)準(zhǔn)GJB 1592-93 H61-83航空用各色環(huán)氧有機(jī)硅耐熱底漆規(guī)范標(biāo)準(zhǔn)GJB 1592-93 GJB 中華人民共和國(guó)國(guó)家軍用標(biāo)準(zhǔn) FL8010 GJB 1592-93 H61-83航空用各色環(huán)氧有機(jī)硅耐熱底漆規(guī)范 H61-83 Heat-resistant epoxy organosilicnne primer with coating with various colours for aircraft use，sp 時(shí)間：2018/2/2 HG/T4341-2012金屬表面用熱反射隔熱涂料標(biāo)準(zhǔn) HG/T 4341-2012金屬表面用熱反射隔熱涂料標(biāo)準(zhǔn) ICS 87.040 G51 備案號(hào)：37876-2013 HG 中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn) HG/T4341-2012 金屬表面用熱反射隔熱涂料heat reflection coatings for metal surfaces 2012-11-07發(fā)布 2013-03-01實(shí)施 中華人民共和國(guó)工業(yè)和信息化部發(fā)布 本標(biāo)準(zhǔn)規(guī)定了金屬表面用 時(shí)間：2018/1/23 HG/T 3375-2003有機(jī)硅烘干絕緣漆標(biāo)準(zhǔn) HG/T 3375-2003有機(jī)硅烘干絕緣漆標(biāo)準(zhǔn) ICS87.040 G51 備案號(hào)：13224-2004 HG 中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn) HG/T 3375-2003代替 HG/T 3375-1987,HG/T 3376-1987 有機(jī)硅烘干絕緣漆Organosilicon electrical insulating baking varnish 2004-01-09發(fā)布，2004- 時(shí)間：2018/2/2 有機(jī)硅丙烯酸漆JT/T 695-2007混凝土橋梁結(jié)構(gòu)表面涂層防腐配套體系 有機(jī)硅丙烯酸漆JT/T 695-2007混凝土橋梁結(jié)構(gòu)表面涂層防腐配套體系。公路混凝土橋梁結(jié)構(gòu)表面防腐涂裝時(shí)有機(jī)硅丙烯酸漆通常與環(huán)氧封閉漆和環(huán)氧樹脂漆配套使用。有機(jī)硅丙烯酸漆漆膜堅(jiān)韌，耐磨，耐沖擊；硬度比單組份油漆高很多，可達(dá)2H以上；漆膜光亮、飽滿，鮮映性好；保光保色，戶外使用，不失光不變色，不粉化；優(yōu)異的耐腐蝕性能，耐酸、耐酸雨、酸液飛濺、酸性氣體腐蝕、耐溶劑，耐汽油、酒精、原油、耐潮濕、耐海 時(shí)間：2017/12/22 鍋爐及輔助設(shè)備耐高溫涂料標(biāo)準(zhǔn)HG/T4565-2013 HG/T4565-2013鍋爐及輔助設(shè)備耐高溫涂料 備案號(hào)：41889-2013 中華人民共和國(guó)化工行業(yè)標(biāo)準(zhǔn) HG/T4565-2013 鍋爐及輔助設(shè)備耐高溫涂料 High-temperature resistant coatings for boilers and auxiliary equipemts 2013-10-17發(fā)布 2014-03-01實(shí)施 中華人民共和國(guó)工業(yè)和信息化部 發(fā)布 本標(biāo) 時(shí)間：2018/1/5
